Prima che Apple creasse la propria rete di negozi, obbligava tutti i centri assistenza autorizzati a tenere una quantità minima di pezzi di ricambio. Qualche anno fa (probabilmente una decina) ho ricevuto in regalo alcuni resti di magazzino da un negozio che chiudeva. Lo scorso fine settimana ho fatto alcune foto alle due revisioni della scheda madre del Macintosh SE.
Ci sono due versioni della scheda: una per il Macintosh SE del marzo 1987 con il floppy drive da 800KB, e una per il Macintosh SE FDHD in vendita da agosto 1989 con i floppy drive (FD) ad alta densità (HD) da 1,44MB.

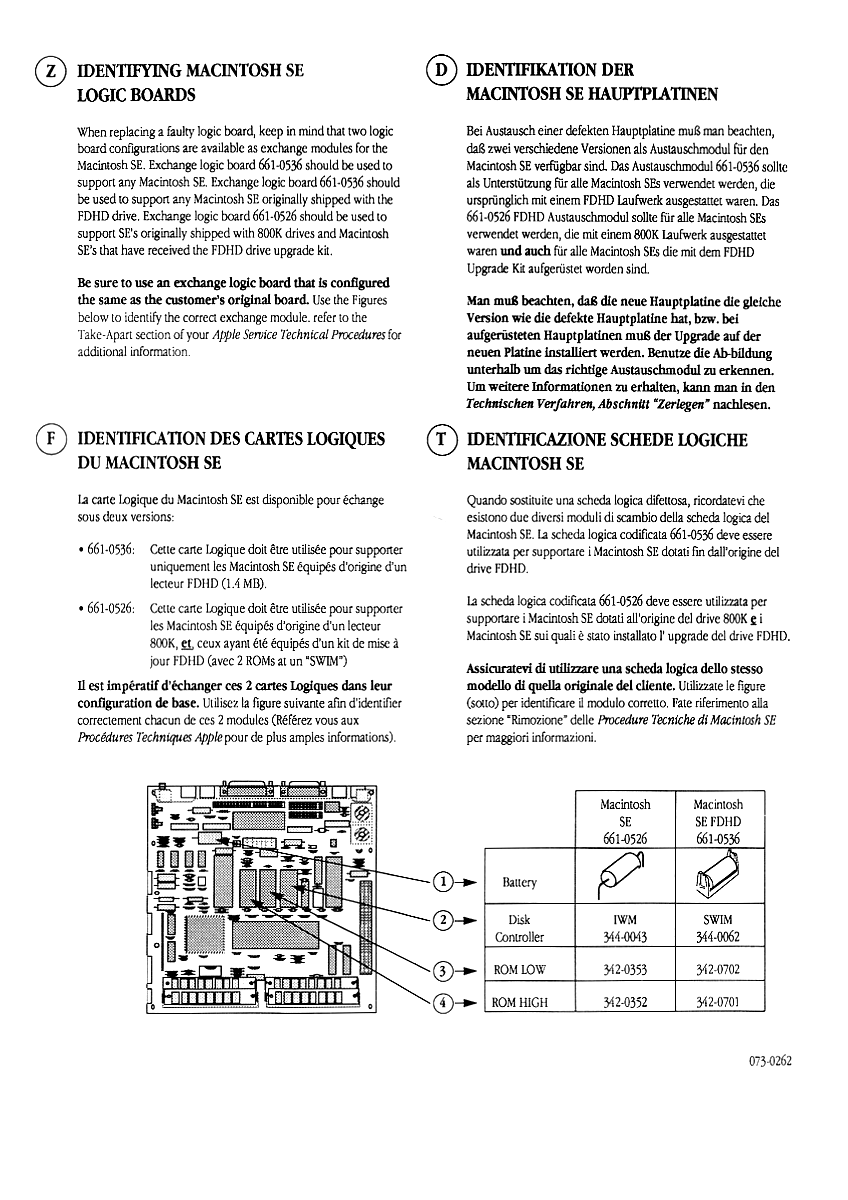

La confezione includeva un foglio di carta che ricordava al tecnico di sostituire la scheda guasta con una identica.
I codici della lingua sono quelli che Apple utilizzava per tutto ciò che era localizzato (sistema operativo, manuali, tastiere, ecc.). “Z” era il codice per inglese internazionale, F per Francese, D per tedesco, T per italiano.
C’è un piccolo schema con una tabella che spiega come riconoscere le due schede: le differenze maggiori sono nelle ROM, controller del drive, e batteria.
Qui il PDF ad alta risoluzione.

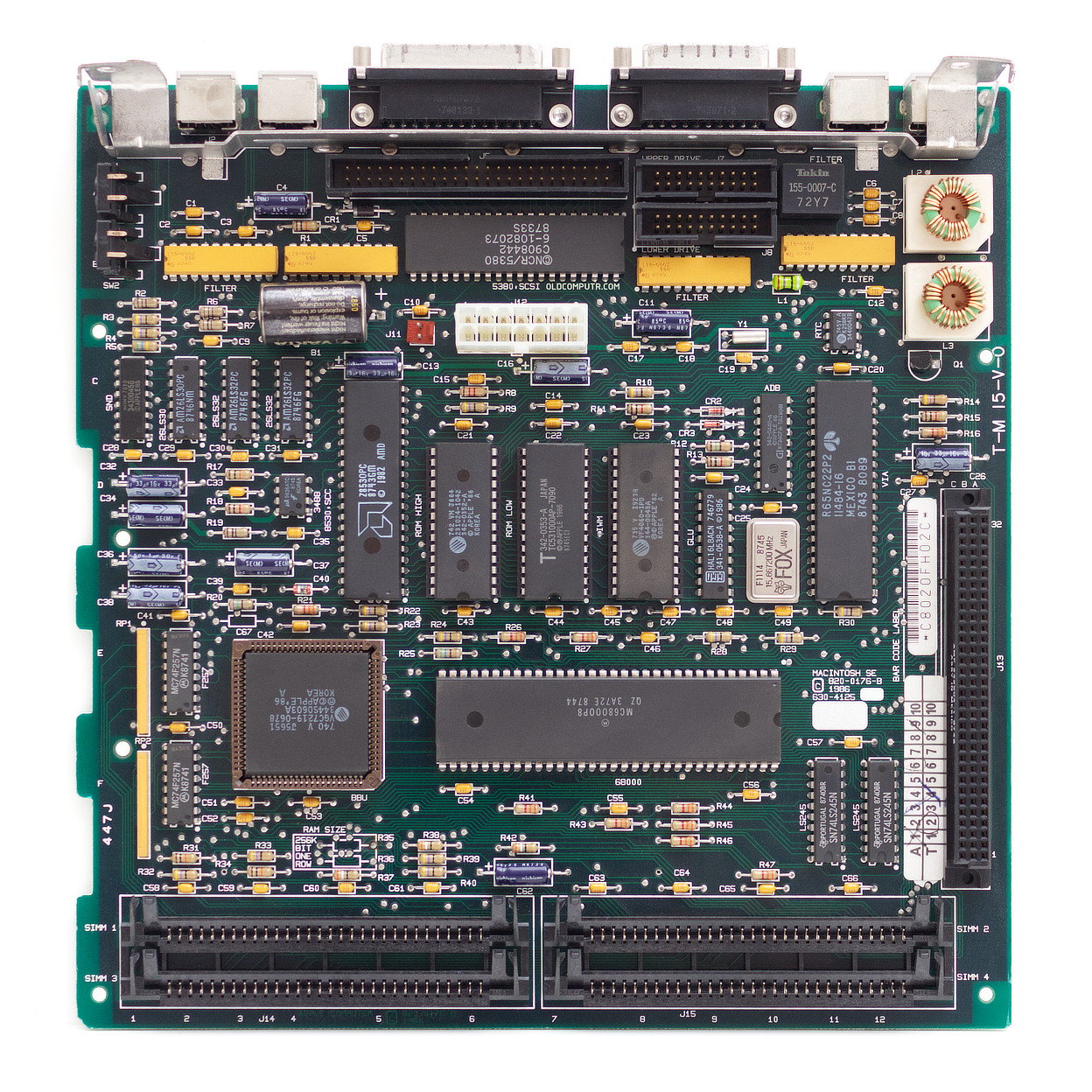

Macintosh SE, scheda madre 661-0526
ROM low: 342-0353; ROM high: 342-0352; disk controller: IWM 344-0043; batteria in linea.

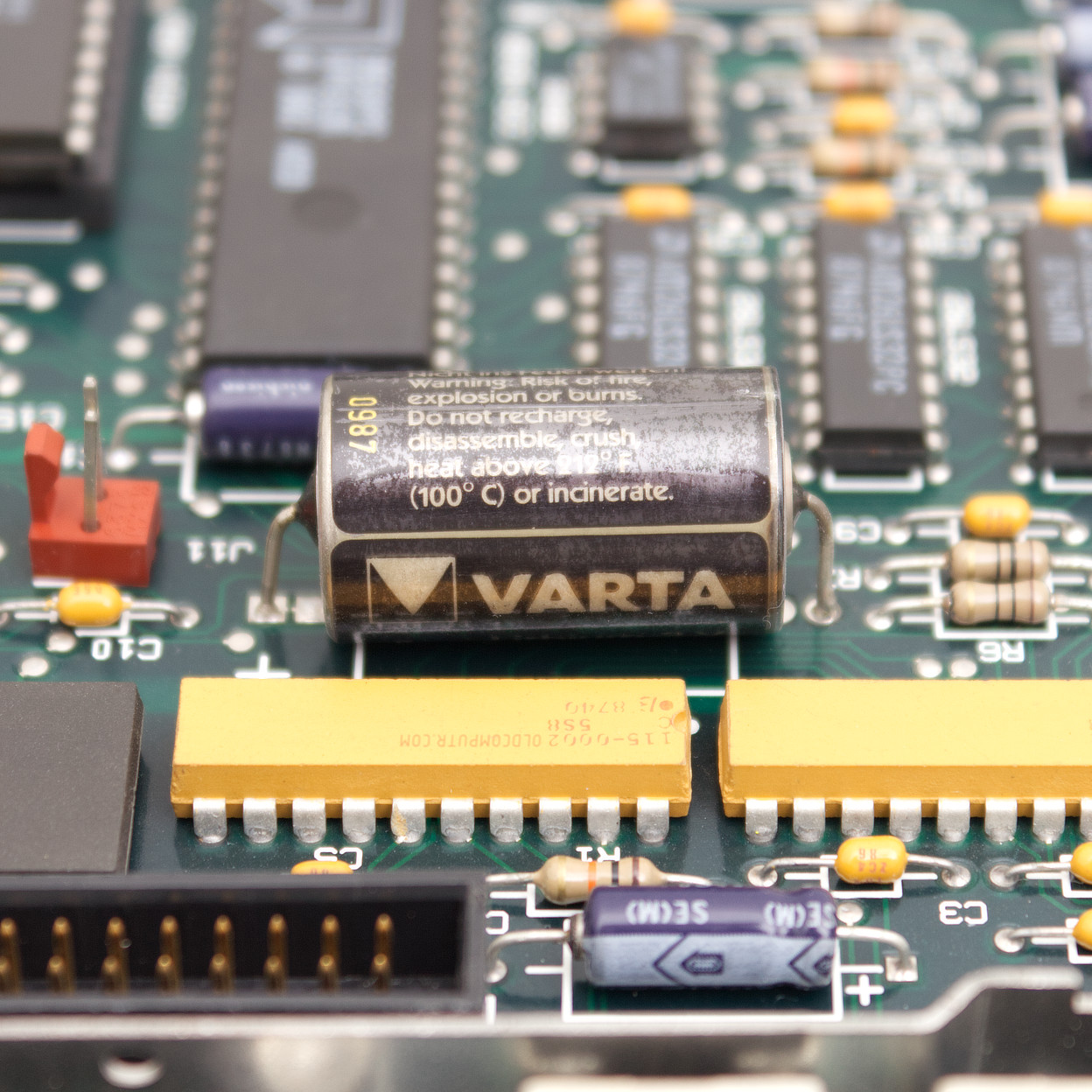

Una batteria VARTA… orrore! Sarà rimossa a breve per evitare danni alla scheda.

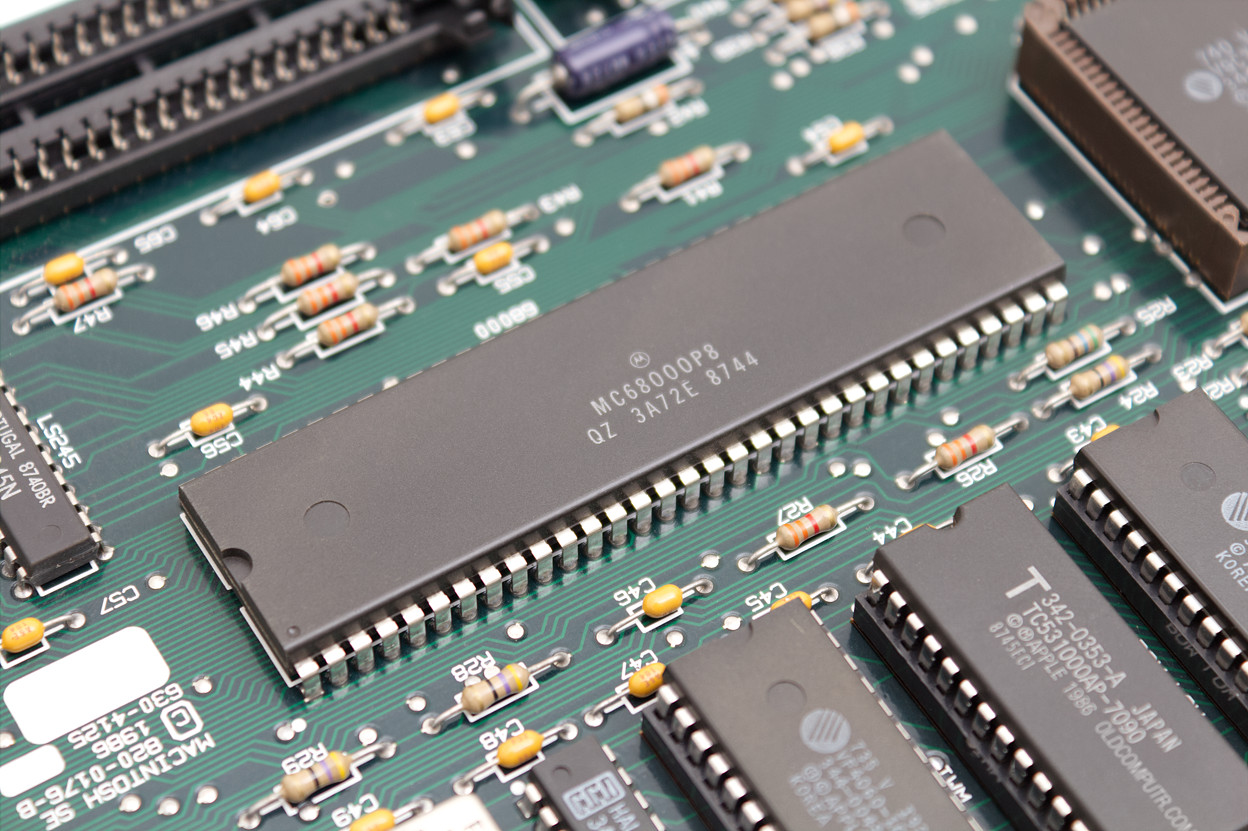

Sua maestà il Motorola 68000. Non capita tutti i giorni di vedere dei piedini così brillanti!

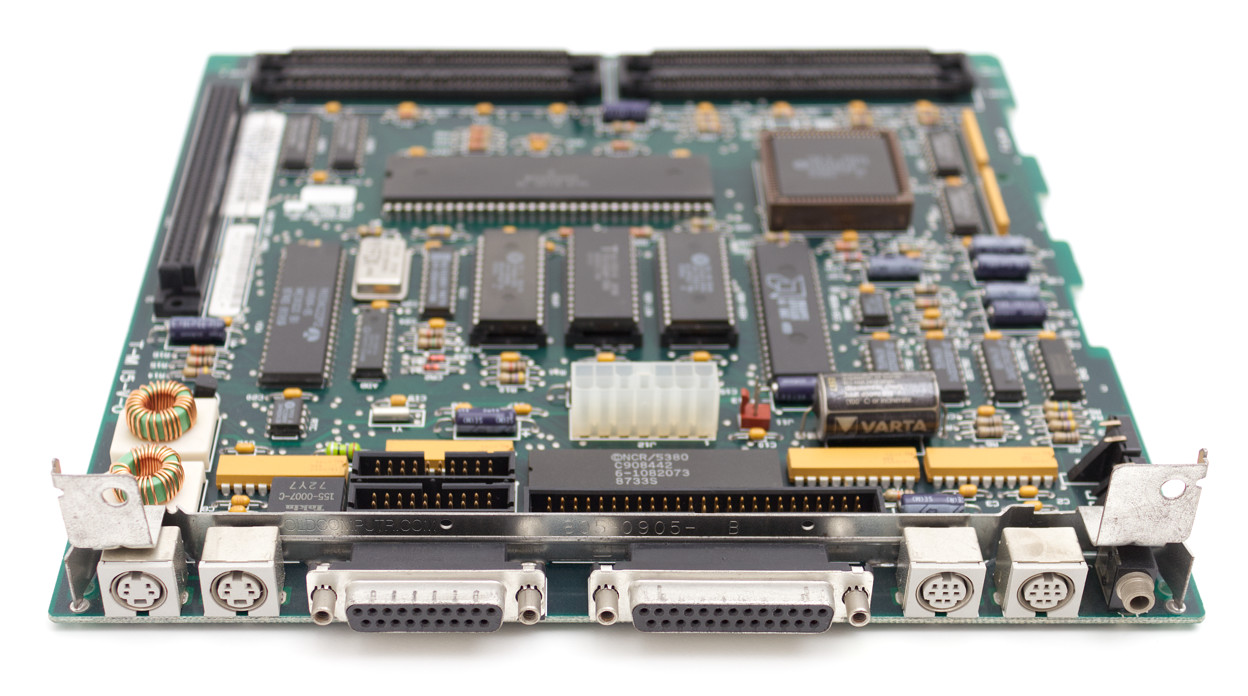

Ecco il retro della scheda: ADB x2, floppy, SCSI, seriale/stampante x2, uscita audio.

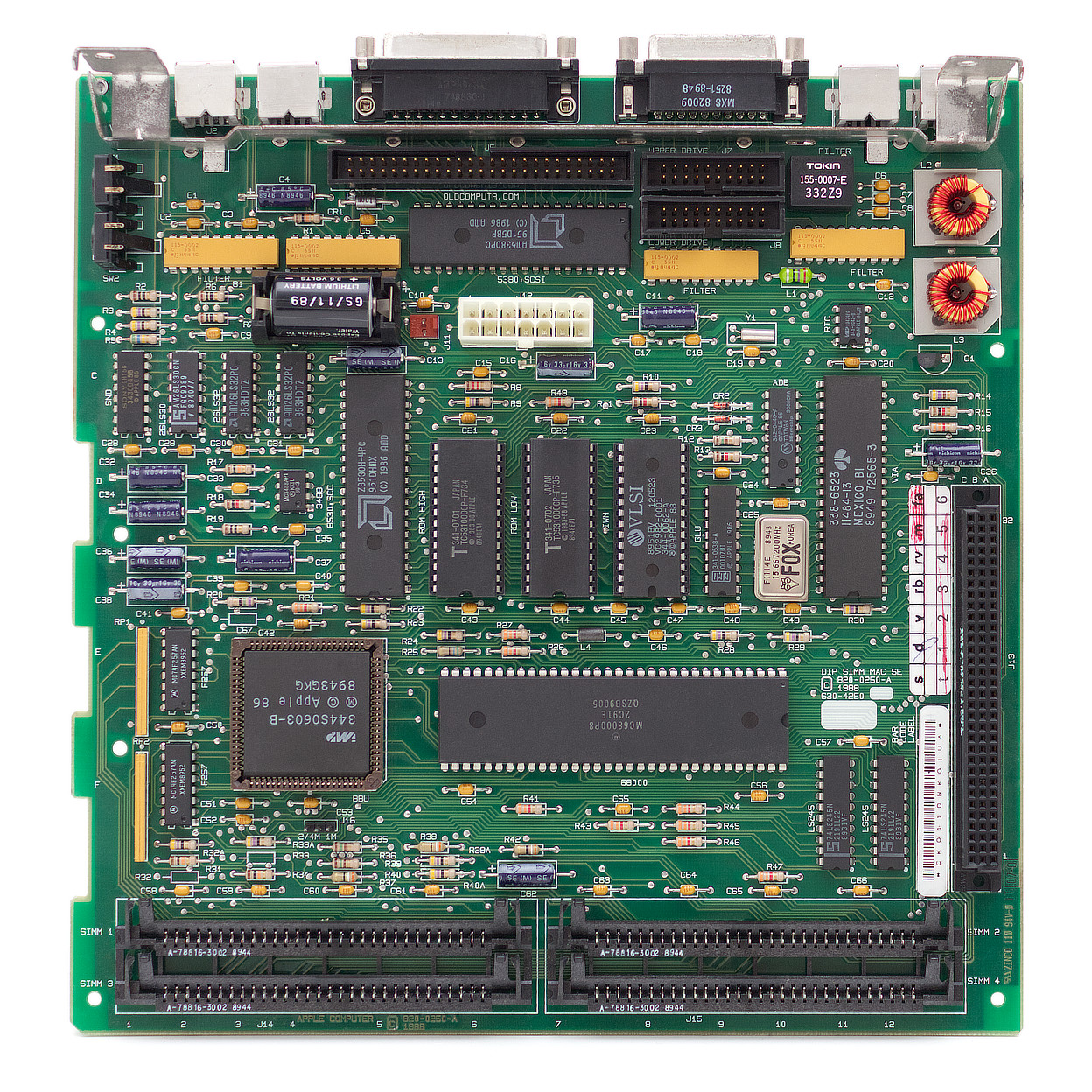

Macintosh SE FDHD, scheda madre 661-0536
ROM low: 342-0702; ROM high: 342-0701; disk controller: SIWM 344-0062; porta batteria.
